Воздушные фильтры — важнейший компонент систем вентиляции и кондиционирования, отвечающий за качество воздуха. Их основная задача — удалять из поступающего воздуха загрязняющие частицы, защищая тем самым как оборудование, так и здоровье людей.

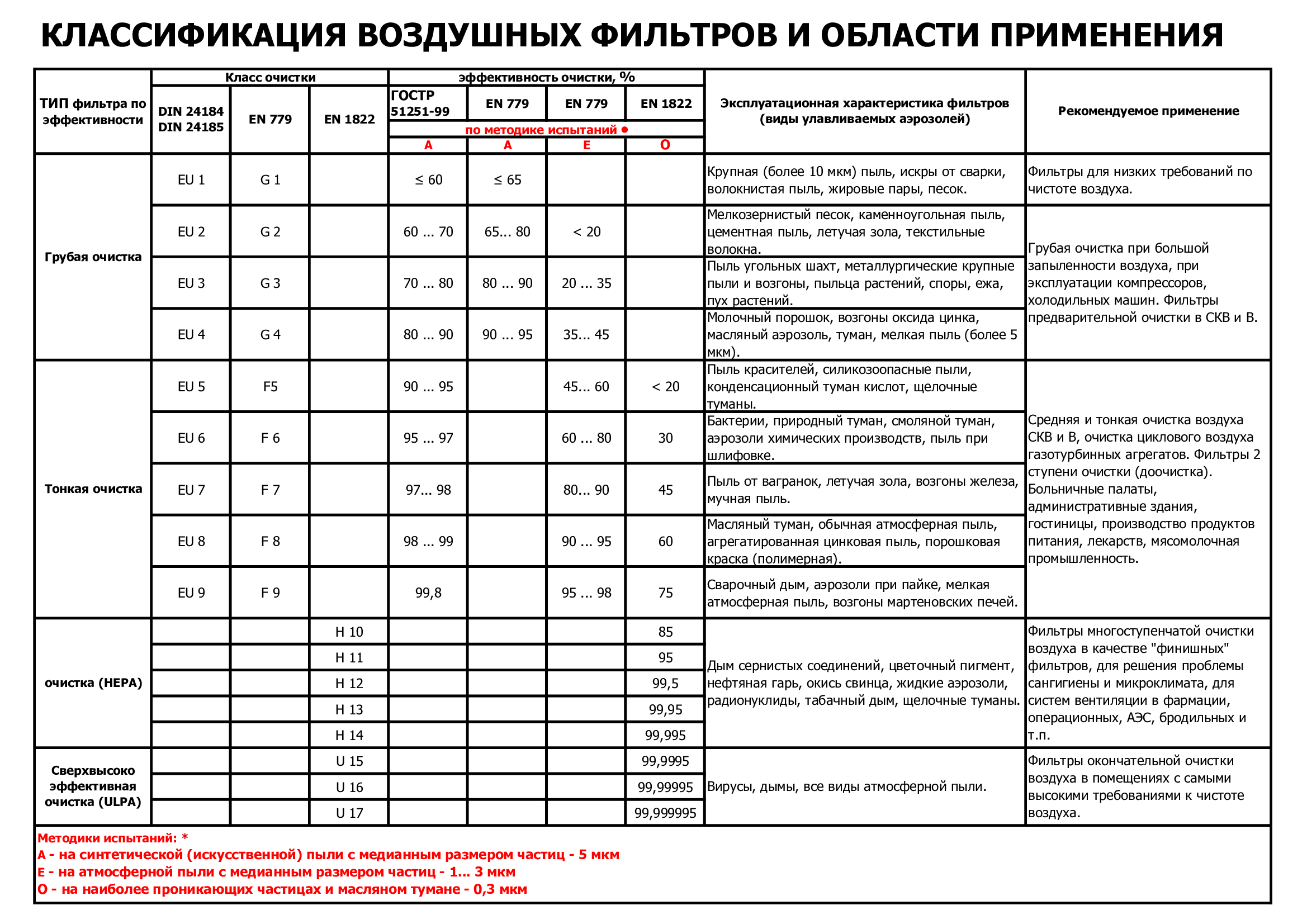

1. Классификация по классу очистки (ГОСТ Р ЕН 779-2014)
Самый распространенный способ классификации — по эффективности улавливания частиц определенного размера.
|
Класс фильтра |
Наименование |
Основная эффективность* |
Применение |
|
G1-G4 |
Фильтры грубой очистки |
< 65% (частицы > 10 мкм) |
Предварительная очистка на входах систем вентиляции, защита теплообменников и оборудования от крупной пыли, пуха. |
|
M5-M6 |
Фильтры тонкой очистки |
60-80% (частицы 1-10 мкм) |
Второй этап очистки в офисах, больницах, жилых зданиях. Улавливают мелкую пыль, споры плесени. |
|
F7-F9 |
Фильтры высокой эффективности (HEPA-предфильтры) |
80-95% (частицы 0.3-1 мкм) |
Чистые помещения, лаборатории, медицинские учреждения, музеи. Защита финишных HEPA-фильтров. |
|
H10-H14 |
HEPA-фильтры (высокоэффективные) |
> 85% (частицы > 0.3 мкм) |
Фармацевтика, электронная промышленность, операционные, лаборатории с высоким классом чистоты. |
|
U15-U17 |
ULPA-фильтры (сверхвысокоэффективные) |
> 99.999% (частицы > 0.1 мкм) |
Микроэлектроника, научно-исследовательские центры, особо чистые производства. |
- Основная эффективность дана для частиц разного размера, характерного для каждого класса.

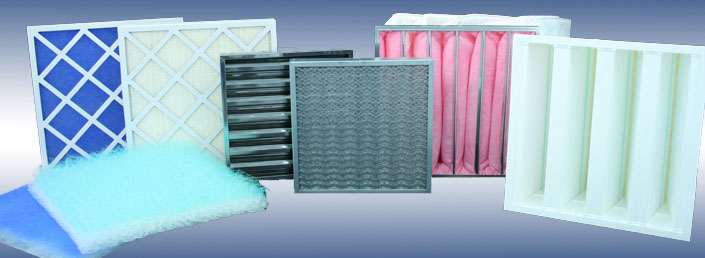

2. Классификация по типу фильтрующего материала и конструкции
Разные задачи требуют разных технических решений.
|
Тип фильтра |
Конструкция и материал |
Преимущества |
Недостатки |
Область применения |
|
Карманные |
Рамка с несколькими "карманами" из синтетического материала (полиэстер, стекловолокно). |
Большая пылеемкость, низкое сопротивление. |
Требуют замены. |
Фильтры грубой и тонкой очистки (G3-F9). |
|
Панельные (кассетные) |
Металлическая или пластиковая рамка, сетка с наполнителем (синтепон, стекловолокно). |
Низкая стоимость, компактность. |
Малая пылеемкость. |
Предварительная очистка (G1-G4). |
|
Кассетные (картриджные) |
Гармошка из фильтрующего материала на пластиковом или металлическом каркасе. |
Высокая эффективность, компактность. |
Более высокая стоимость. |
Фильтры тонкой и высокой очистки (F5-F9) в ограниченном пространстве. |
|
HEPA/ULPA |
Плотная гофрированная бумага из стекловолокна в раме. |
Высочайшая эффективность. |
Высокое аэродинамическое сопротивление, дорогой. |
Финальная очистка в чистых помещениях и спец. объектах. |
|
Электростатические |
Набор заряженных пластин, притягивающих частицы. |
Многоразовый (пластины моются), эффективен против мелких частиц. |
Требует питания, может генерировать озон. |
Жилые и офисные помещения, где недопустима частая замена фильтров. |
|
Угольные (адсорбционные) |
Корпус, заполненный активированным углем. |
Поглощает газы, запахи, летучие соединения. |
Не задерживает частицы, требует частой замены. |
Кухни, лаборатории, производства с химическими испарениями. |
3. Рекомендации по выбору и эксплуатации
- Многоступенчатая система: Наиболее эффективна схема из нескольких фильтров разного класса.
- 1-я ступень (G3-G4): Защищает саму систему и фильтры следующих ступеней.
- 2-я ступень (F7-F9): Обеспечивает основную очистку для комфорта людей.
- 3-я ступень (H11-H14): Применяется там, где необходима стерильная чистота.
- Регулярное обслуживание: Засоренный фильтр увеличивает сопротивление системы, снижает расход воздуха и повышает энергопотребление. Своевременная замена экономит деньги на электроэнергии и ремонте оборудования.
Правильный подбор воздушного фильтра — это компромисс между требуемым качеством воздуха, энергоэффективностью и стоимостью владения. Понимание классификации и области применения каждого типа фильтров позволяет построить оптимальную и экономичную систему очистки воздуха для любого объекта.
