Артикул
—
WB 90003
Высокая удельная прочность профиля
Увеличенный срок службы
Высокая прочность соединений системы WALLBOX
Экономичная логистика

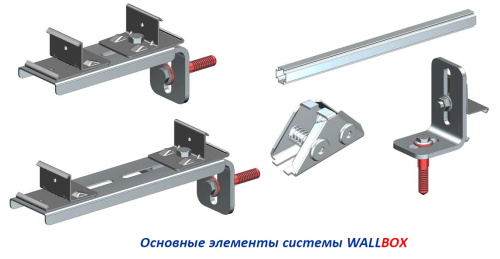

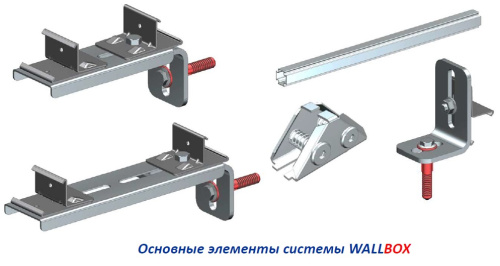

Каркасные конструкции под облицовку в основном собираются из пяти базовых компонентов системы WALLBOX: монтажного профиля, углового соединителя профиля под 90 градусов и креплений к базовому материалу.
Данный небольшой набор элементов позволяет обеспечить требуемую геометрию, жесткость и надежность каркаса при меньших затратах труда, средств и времени по сравнению с альтернативными решениями.
Увеличенный срок службы
Высокая прочность соединений системы WALLBOX
Экономичная логистика
Каркасные конструкции под облицовку в основном собираются из пяти базовых компонентов системы WALLBOX: монтажного профиля, углового соединителя профиля под 90 градусов и креплений к базовому материалу.
Данный небольшой набор элементов позволяет обеспечить требуемую геометрию, жесткость и надежность каркаса при меньших затратах труда, средств и времени по сравнению с альтернативными решениями.
Описание
Артикул
—
WB 90102

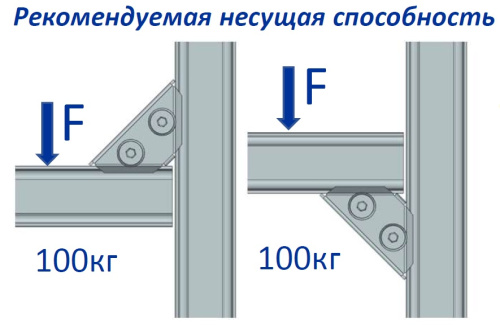

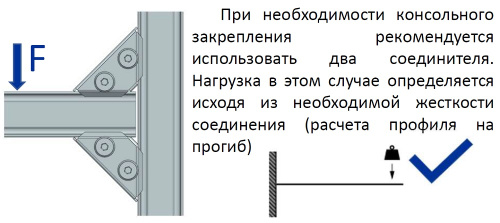

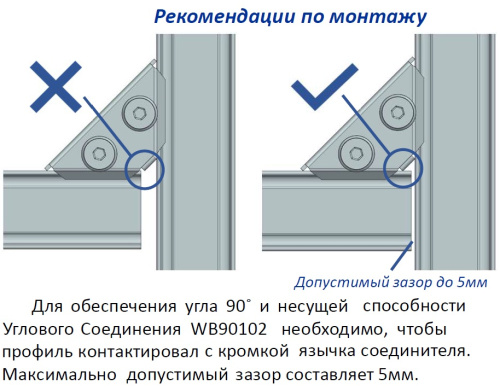

Соединение угловое Арт. WB90102 используется для соединения монтажного профиля под углом 90˚
Описание
Артикул
—
WB 90302

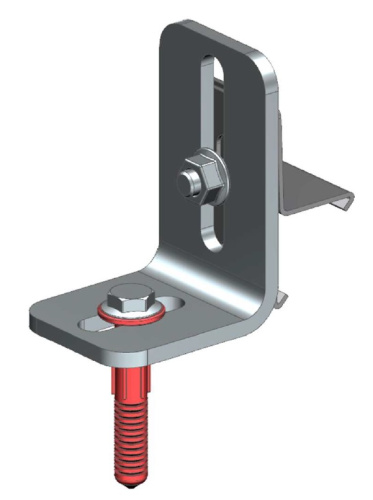

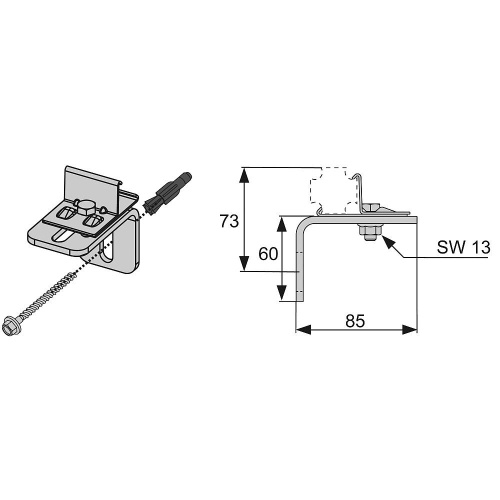

Крепление одинарное Арт. WB90302 используется для крепления профиля к стенам, полу или потолку.
Описание
Артикул
—
WB 90444

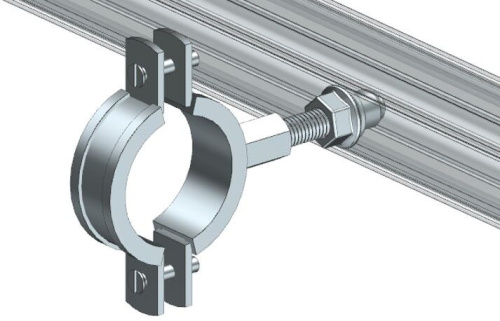

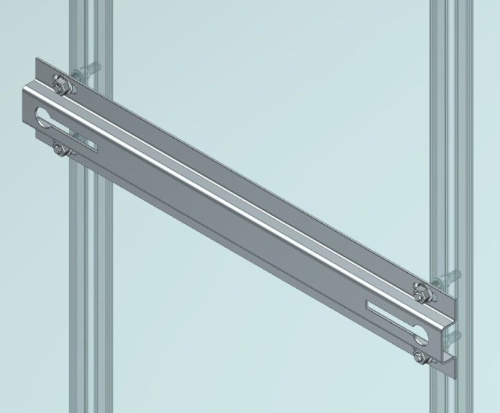

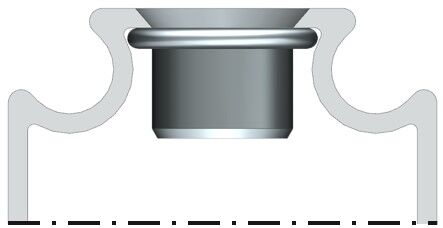

Резьбовые заклепки М8 устанавливаются в профиль WALLBOX в предварительно просверленные зенкованные отверстия Ø 11 мм.
Для фиксации резьбового соединения используется контргайка М8, рекомендуемый момент затяжки составляет 10 Нм.
Потайной борт резьбовой заклепки не выступает за лицевую поверхность профиля, что позволяет создавать интерфейс крепления под резьбовую шпильку М8 под слоем обшивки для закрепления элементов полезной нагрузки, находящихся с внешней стороны стены или перегородки, непосредственно к алюминиевому каркасу системы WALLBOX.
Для фиксации резьбового соединения используется контргайка М8, рекомендуемый момент затяжки составляет 10 Нм.
Потайной борт резьбовой заклепки не выступает за лицевую поверхность профиля, что позволяет создавать интерфейс крепления под резьбовую шпильку М8 под слоем обшивки для закрепления элементов полезной нагрузки, находящихся с внешней стороны стены или перегородки, непосредственно к алюминиевому каркасу системы WALLBOX.
Описание
Артикул
—
WB 90103

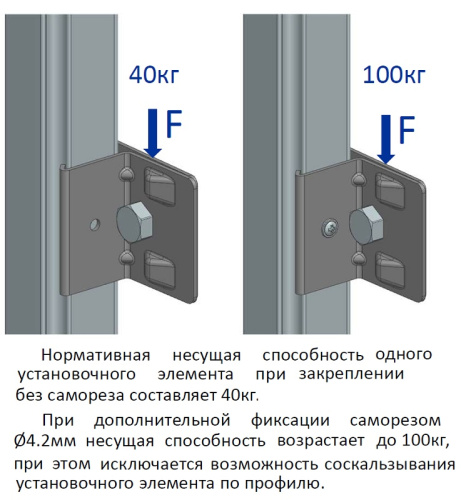

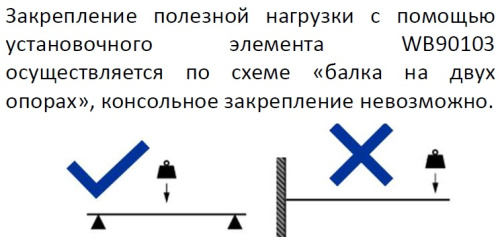

Нормативная несущая способность одного установочного элемента при закреплении без самореза составляет 40кг.
При дополнительной фиксации саморезом Ø 4.2 мм несущая способность возрастает до 100кг, при этом исключается возможность соскальзывания установочного элемента по профилю.
При дополнительной фиксации саморезом Ø 4.2 мм несущая способность возрастает до 100кг, при этом исключается возможность соскальзывания установочного элемента по профилю.
Описание
Артикул
—
WB 90401
Применяется для установки резьбовых шпилек размером М8.
Описание
Артикул
—
WB 90219
Резиновые прокладки используются для вибро- и шумоизоляции. Устанавливаются между креплением и стеной или полом.
Описание
Артикул
—
WB 90313

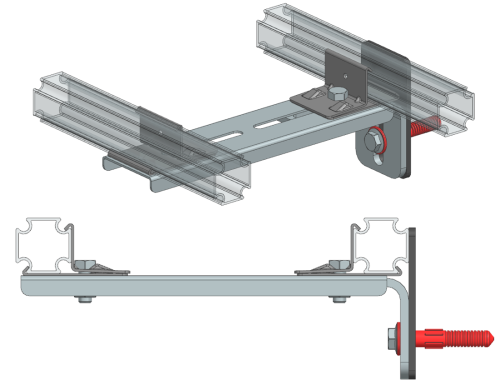

Крепление двойное удлиненное с артикулом WB90313 и крепление двойное с артикулом WB90311 используются для крепления профиля к стенам, полу или потолку.
Для затяжки гаек М8 и анкерного шурупа используется рожковый гаечный ключ S13.
Для крепления к базовому материалу используется дюбель 10х60 мм.
При закреплении профиля основания конструкции к полу, профиль должен примыкать к базовому материалу без зазора.
Для вибро- и шумоизоляции рекомендуется использовать резиновые прокладки WB90219
Для затяжки гаек М8 и анкерного шурупа используется рожковый гаечный ключ S13.
Для крепления к базовому материалу используется дюбель 10х60 мм.
При закреплении профиля основания конструкции к полу, профиль должен примыкать к базовому материалу без зазора.
Для вибро- и шумоизоляции рекомендуется использовать резиновые прокладки WB90219
Описание
Артикул
—
WB 90182

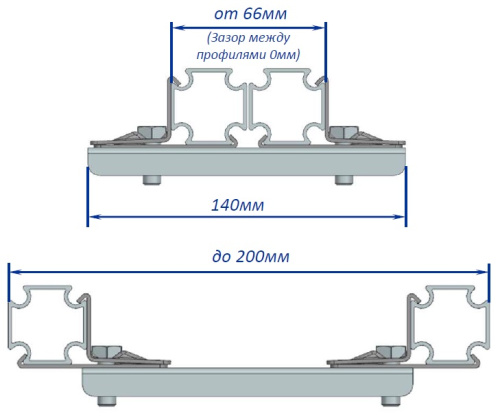

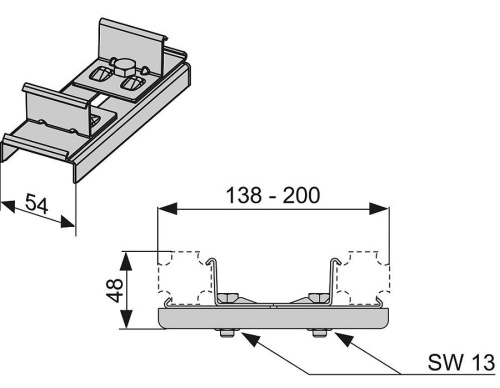

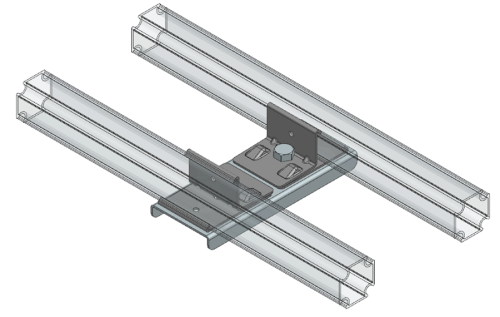

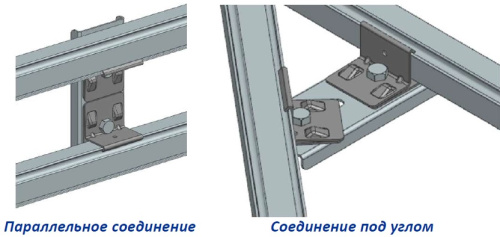

Крепление Универсальное используются для соединения двух профилей параллельно или под углом.
Для затяжки гаек М8 используется рожковый гаечный ключ S13.
Для затяжки гаек М8 используется рожковый гаечный ключ S13.
Описание
Артикул
—
WB 91400

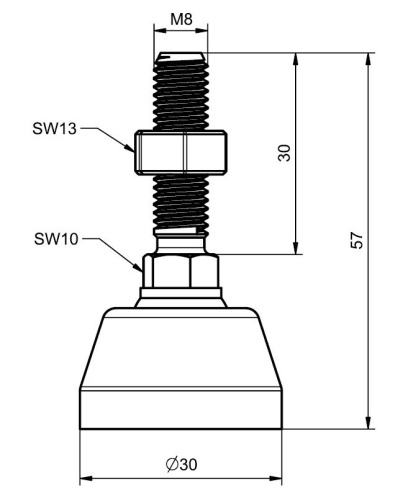

Технические характеристики:
Максимально допустимая нагрузка: 350 кг
Диаметр отверстия в профиле: Ø11 мм
Резьба: M8
Длина резьбы: 30 мм
Диапазон регулировки по высоте: 15 мм
Угловая регулировка: отклонение от вертикали до 20˚
Описание
Артикул
—
WB 90123
Область применения: для компенсации просадки стен в деревянном домостроении, а также для фиксации каркаса фальшстен и перегородок из системы WALLBOX к рублёным стенам.
Описание
Артикул
—
WB 90999

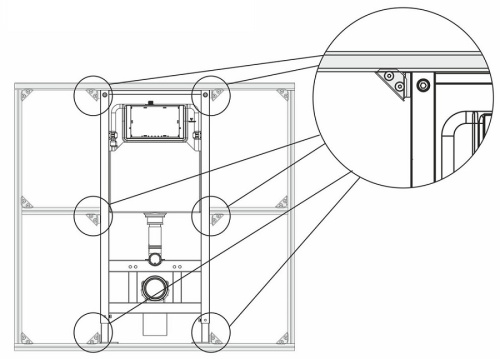

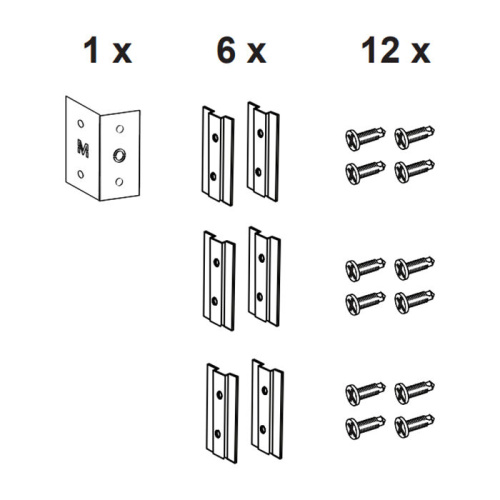

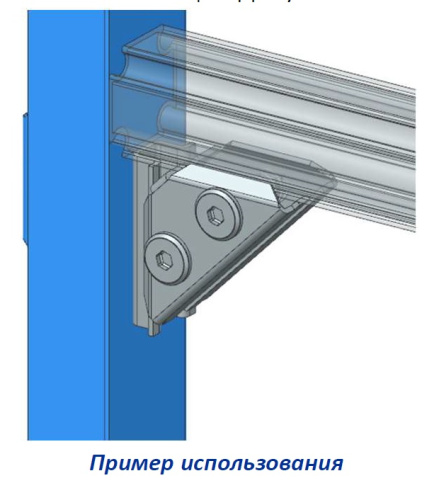

Кронштейны установки моделя инсталляции в профиль Арт. WB90999 используются для создания интерфейса крепления плоского участка инсталляции к системе WALLBOX
Описание
Артикул
—
WB 90317

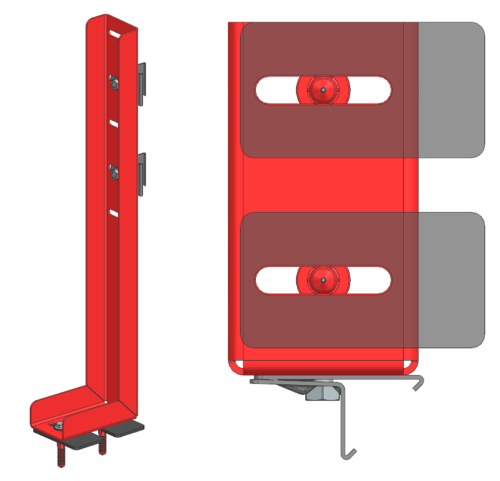

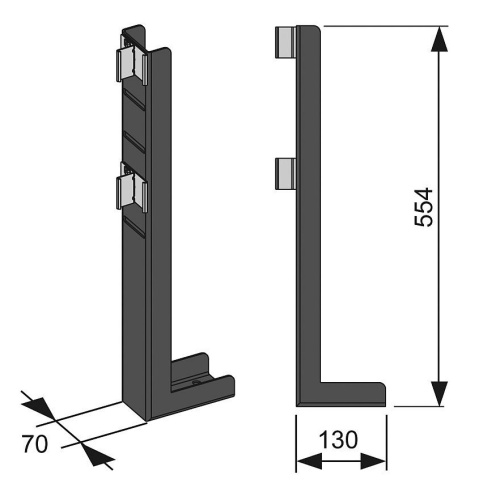

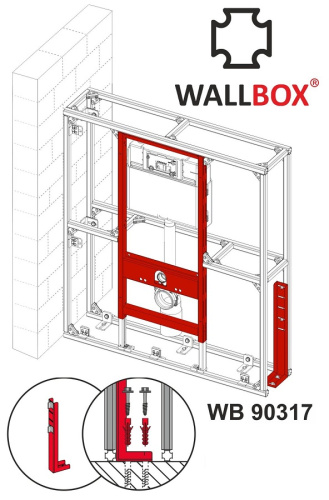

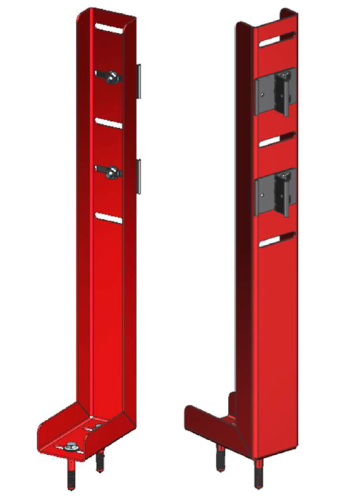

Опора для отдельностоящей перегородки используются для придания жесткости конструкции перегородок.
Для затяжки гаек М8 и анкерного шурупа используется рожковый гаечный ключ S13.
Для крепления к базовому материалу используется анкер 10х60мм. Для установки анкера требуется отверстие Ø10мм на глубину 80мм.
Для вибро- и шумоизоляции рекомендуется использовать резиновые прокладки WB90219
Для затяжки гаек М8 и анкерного шурупа используется рожковый гаечный ключ S13.
Для крепления к базовому материалу используется анкер 10х60мм. Для установки анкера требуется отверстие Ø10мм на глубину 80мм.
Для вибро- и шумоизоляции рекомендуется использовать резиновые прокладки WB90219
Описание
Артикул
—
WB 90311

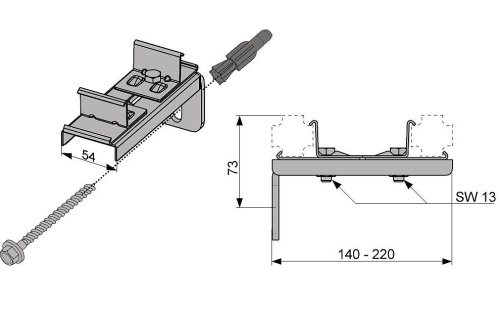

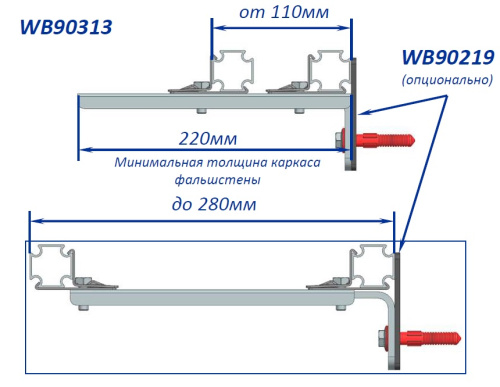

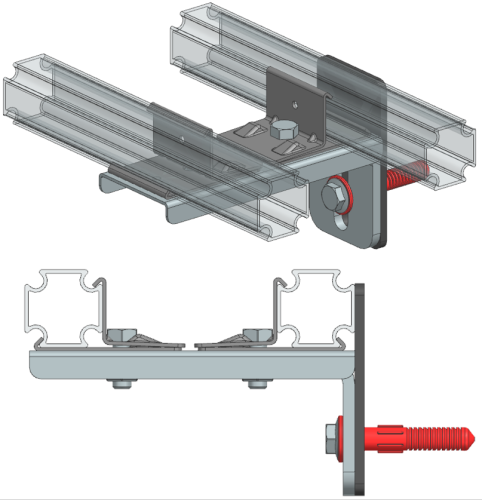

Крепление двойное с артикулом WB90311 и крепление двойное Удлиненное с артикулом WB90313 используются для крепления профиля к стенам, полу или потолку.
Для затяжки гаек М8 и анкерного шурупа используется рожковый гаечный ключ S13.
Для крепления к базовому материалу используется дюбель 10х60 мм.
При закреплении профиля основания конструкции к полу, профиль должен примыкать к базовому материалу без зазора.
Для вибро- и шумоизоляции рекомендуется использовать резиновые прокладки WB90219
Для затяжки гаек М8 и анкерного шурупа используется рожковый гаечный ключ S13.
Для крепления к базовому материалу используется дюбель 10х60 мм.
При закреплении профиля основания конструкции к полу, профиль должен примыкать к базовому материалу без зазора.
Для вибро- и шумоизоляции рекомендуется использовать резиновые прокладки WB90219
Описание
Артикул
—
WB 90200

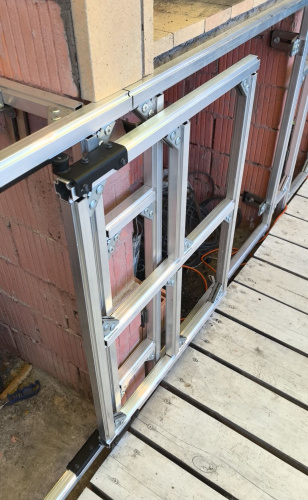

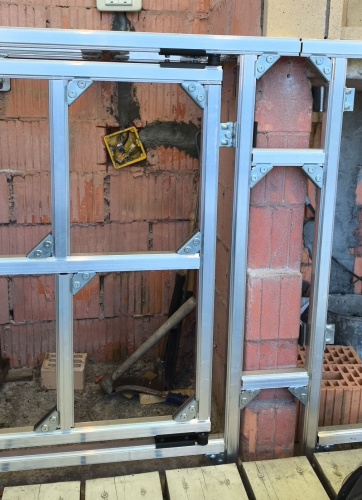

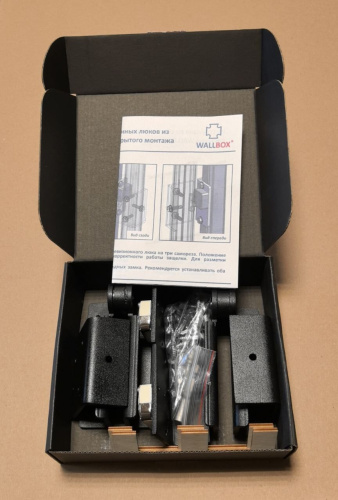

Комплект стальных петель WB 90200
Предназначены для устройства скрытых дверей и люков с повышенной нагрузкой на обшивку.
Материал - 4мм сталь.
Преимущества данной комплектации наших петель:
Простота производства работ, всё что нужно для монтажа - шуруповёрт.
Никаких кондукторов, ступенчатых сверил по металлу и прочих сложностей с попаданием в размер.
Предназначены для устройства скрытых дверей и люков с повышенной нагрузкой на обшивку.
Материал - 4мм сталь.
Преимущества данной комплектации наших петель:
Простота производства работ, всё что нужно для монтажа - шуруповёрт.
Никаких кондукторов, ступенчатых сверил по металлу и прочих сложностей с попаданием в размер.
Описание
Артикул
—
WB 90425
Монтажная пластина, малая, фанерная для крепления подвесных раковин и дополнительных элементов, 200 х 200 мм
материал - прочная фанера толщиной 33мм
материал - прочная фанера толщиной 33мм
Описание
Артикул
—
WB 98807
Артикул
—
WB 90580

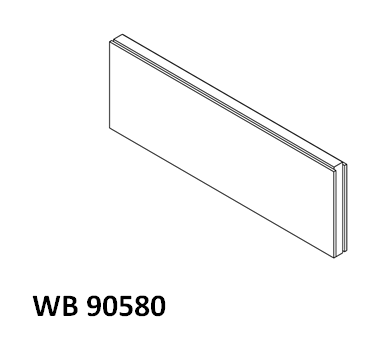

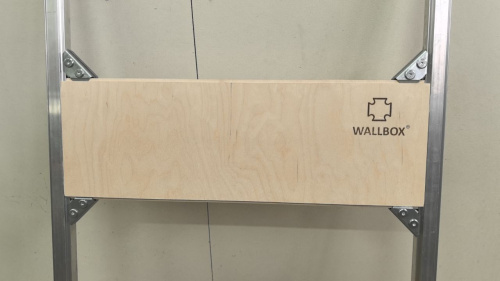

Монтажная пластина, большая, фанерная для крепления подвесных раковин и дополнительных элементов, 580 х 200 мм
материал - прочная фанера толщиной 33мм
материал - прочная фанера толщиной 33мм
Описание
Артикул
—
WB 93803

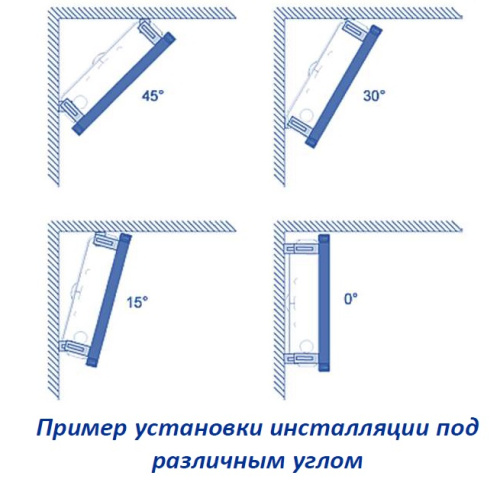

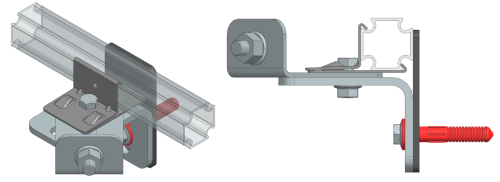

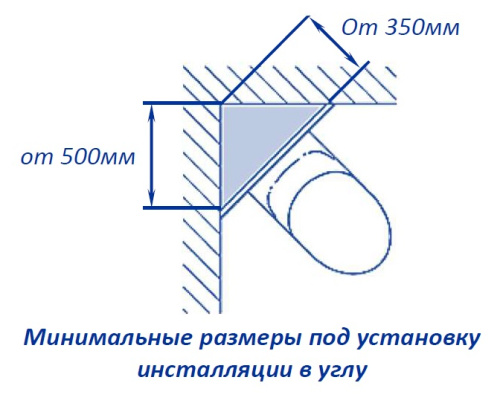

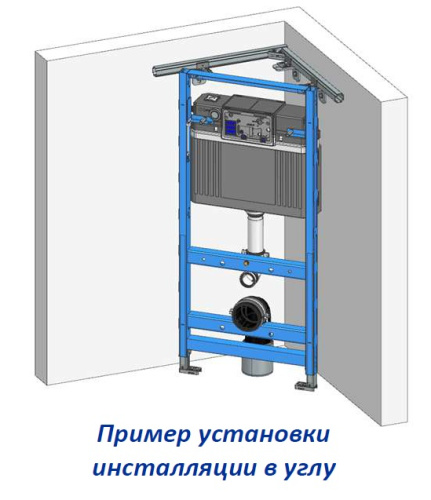

Крепление модуля инсталляции в углу используются для фиксации рамы инсталляции напрямую к двум стенам под различными углами.
Описание
Артикул
—
WB 90109

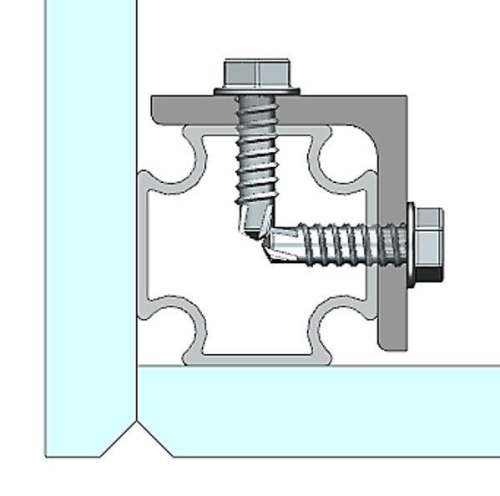

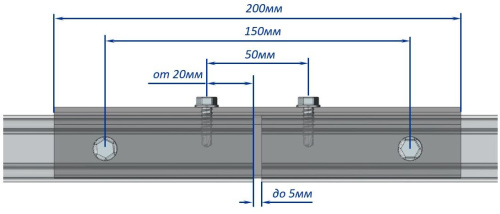

Торцевое соединение профиля, удлинитель WB 90109
Используется для осевого соединения двух отрезков профиля WALLBOX.
Обеспечивает несущую способность на растяжение/сжатие и изгиб, жесткость конструкции и четкое позиционирование лицевых плоскостей отрезков профиля WALLBOX под обшивку.
Используется для осевого соединения двух отрезков профиля WALLBOX.
Обеспечивает несущую способность на растяжение/сжатие и изгиб, жесткость конструкции и четкое позиционирование лицевых плоскостей отрезков профиля WALLBOX под обшивку.
Описание
